L'IMAGERIE FINIE : QUAND LA MISE AU POINT À L'INFINI NE SUFFIT PAS.

Mardi 24 mars 2020

De nombreuses applications exigent que les objectifs d'imagerie CMOS ou CCD soient optimisés pour un objet fini, c'est-à-dire pour une distance d'objet plus proche que l'"infini".  La définition pratique de l'infini varie en fonction des exigences de chaque cas d'utilisation et de l'objectif spécifique utilisé. Elle peut être définie de différentes manières, comme la taille du spot, la FTM…  En règle générale, et en fonction du F/#, l'infini est généralement de 100 à 200 fois la longueur focale (EFL), de l'objectif pour les objectifs à courte focale.

Pour mieux comprendre le fonctionnement des objectifs d'imagerie finies, il est important de comprendre également certains termes de base, et comment fonctionne un objectif conjugué infinie typique.

Distance hyperfocale : Le point auquel, la profondeur de champ s'étend de la moitié de cette distance à l’infini, lorsqu’un objectif est mis au point à cette distance

OPTICS CONCEPT

Objectif conjugué à infini : Un objectif optimisé pour donner des meilleurs résultats lorsqu'il est focalisé à la distance hyperfocale ou au-delà de celle-ci pour l'imagerie d'objets à l'infini.

Objectif conjugué finie : Un objectif optimisé pour la mise au point d'un objet discret à une distance inférieure à la distance hyperfocale.

La plupart des objectifs CMOS et CCD compacts disponibles sur le marché aujourd’hui sont des objectifs à conjugaison infinie. Cela s'explique par le fait qu'il existe essentiellement un nombre infini de distances conjuguées finies possibles.  Bien que les objectifs conjugués à l’infini fonctionnent raisonnablement bien à des distances finies raisonnables, les applications multi-mégapixels et autres applications exigeantes nécessitent souvent une meilleure qualité d'image qu’un objectif corrigé à l'infini ne peut proposer à ces courtes distances. Ces applications comprennent l'imagerie documentaire, la numérisation et l'imagerie biométrique (reconnaissance faciale, scanners d'empreintes digitales et d'iris), la vision industrielle et les dispositifs et instruments médicaux de diagnostiques ou de soins.

Un objectif finie-conjugué sur mesure ou ré-optimisé offre des avantages significatifs dans ce régime car il peut être corrigé spécifiquement pour les aberrations qui résultent de courtes distances d'objets, comme la courbure de champ.

Bien que vous puissiez utiliser un objectif corrigé à l'infini à une distance finie, il peut ne pas offrir ses meilleures performances. Vous remarquerez peut-être, par exemple, que si le centre est au point, les bords ne le sont pas - ou vice versa.  Inversement, vous pouvez également utiliser un objectif fini à l'infini, mais pour obtenir des performances optimales, l’objectif doit être adapté au point de focalisation de la conception et à la distance de l'objet.

Sunex peut concevoir un objectif sur-mesure pour votre application d'imagerie finie ou nous pouvons ré-optimiser de nombreux objectifs standard conjugués à l'infini pour l'imagerie finie. Avec un large choix d'objectifs disponibles sur le marché (voir la figure de référence 1 ci-dessous), cette approche de ré-optimisation peut souvent réduire le temps de développement et le coût d'une solution purement personnalisée.  Veuillez contacter notre équipe commerciale pour plus d'informations et laissez-nous vous aider à relever votre défi d'imagerie.

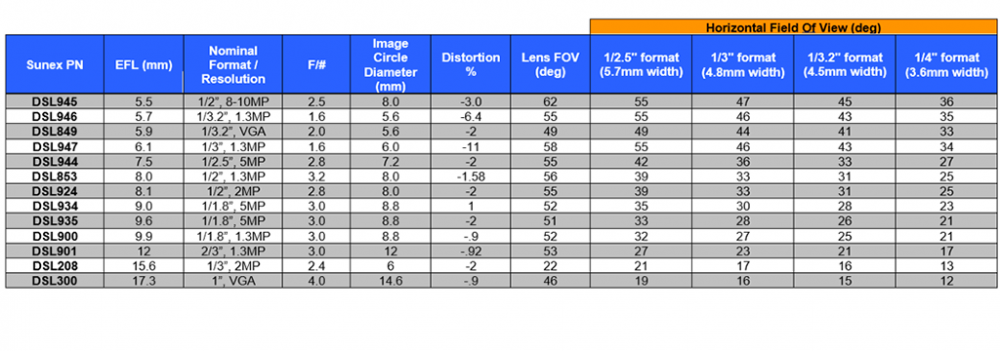

Figure 1 :

OPTICS CONCEPT

Ce qui précède n'est qu'un échantillon des objectifs d'imagerie finie les plus populaires de Sunex.  Sunex propose une gamme complète d'objectifs pour toute une série d'applications et d'industries.  Veuillez contacter notre équipe commerciale pour plus d'informations et laissez-nous vous aider à relever votre défi d'imagerie.
