Optiques de précision

Pour vos applications industrielles, Optics Concept propose une large gamme de wafers silicium et wafers saphir dans des dimensions standard ou sur-mesure. Finitions des faces polies, rodées, brutes, découpées ou percées.

Achetez en ligne :
WAFERS

Wafers

Présentation

Wafers pour applications industrielles


Optics Concept propose des wafers de la marque Valley Design Corp., qui permettent la fabrication industrielle de micro-structures, comme les semi-conducteurs pour circuits intégrés.

Vous recherchez des substrats sous forme de wafer, lame mince, disque poli ou disque rodé ; avec les produits Valley Design Corp., Optics Concept est votre interlocuteur privilégié en France.

Un large choix de matériaux et de dimensions étant en stock, les livraisons peuvent être effectuées très rapidement. Dans le cas où une fabrication spéciale est nécessaire, Optics Concept et Valley Design mettent tout en oeuvre pour vous livrer rapidement. Le stock de matières premières étant très important, des délais de 3 à 4 semaines sont régulièrement proposés.

Optics Concept et Valley Design peuvent aussi effectuer la finition des substrats, confiés par vos soins.

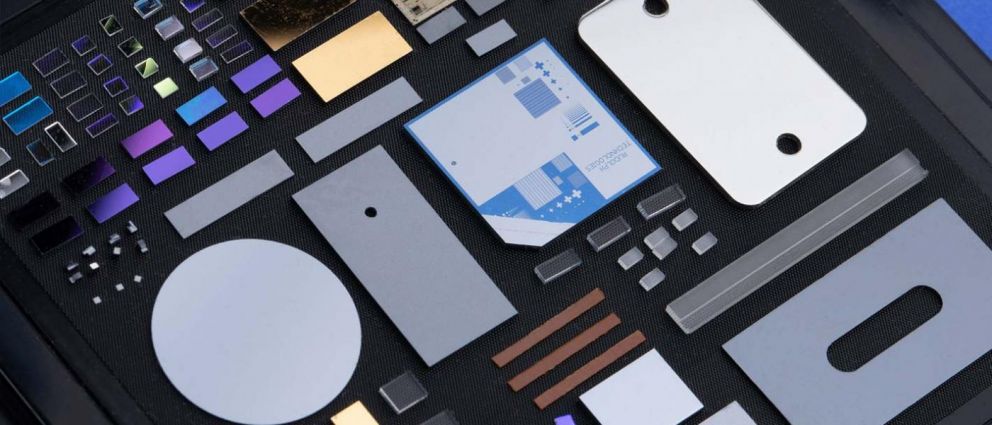

Wafers standard ou sur-mesure


Une large sélection de substrats est disponible dans des dimensions standard, ou usinées selon les dimensions que vous souhaitez. Les finitions des faces peuvent être polies, rodées, brutes, découpées ou percées.

  • Wafer Saphir : Wafers et disques découpés selon les plans A, C, R. Des lames ultra fines
  • Wafer Silice : Wafers et disques, lames ultra minces
  • Nitrure d'aluminium (AlN - Aluminum Nitride) : disponible en stock en 170 W/mK et 200 W/mK
  • Alumine 99.6% : poli ou douci
  • Polyimide (PI) : disques et wafers polis
  • Float glass (soda lime)
  • BK7 et de nombreux verres optiques
  • Pyrex
  • Borofloat, stéatite, Zerodur
  • Carbure de silicium (SiC)
  • Acier inoxydable (304 316 430) : poli sous forme de disques, wafers et dans des épaisseur allant jusqu'à 0.025 mm
  • Aluminium

Certains matériaux sont tenus en stock pour répondre à des demandes paticulières spécifiques, d'autres sont approvisionnés à la demande ou peuvent être fournis par vos soins : Silicium (Si), Germanium (Ge), Alon, Infrasil 301-302, Seleniure de Zinc (ZnSe), Sulfure de Zinc (ZnS), Nickel, Verre au plomb, Luag, Tantalum, Lithium Niobate, Molybdène, Cuivre, Composites, Ferrites, Arsenure de Gallium (AsGa), InAsGa, Garnet, Indium Phosphide, Lithium Fluoride, Macor, Titanates, Carbure de Titane, MgO, MgTiO3, Mica, PLZT, PZT, Roulon, Tungsten, Zirconia, etc.

OPTICS CONCEPT

Technologie

Fabrication des wafers


Afin de vous offrir des produits de très haute qualité, Valley Design est doté d'équipements ultra-modernes pour la fabrication des wafers :

  • Rodage et polissage simple et double face : plus de 100 machines de 12'' jusqu'à 64'' pour le rodage et le polissage de pièces de 0,127 mm carré jusqu'à 48'' de diamètre
  • Découpe : plus de 15 disqueuses de pièces programmables et des scies haute précision sont disponibles
  • Amincissement : sur pièces fournis par le client
  • Perçage de trous par ultrasons ou au laser
  • Polissage des bords de pièces et chanfreins
  • Machines CNC 4 axes de micro usinage, permettant d'usiner des formes complexes tels que des trous traversant, ou non, des chanfreins précis, des fentes, des épaulements

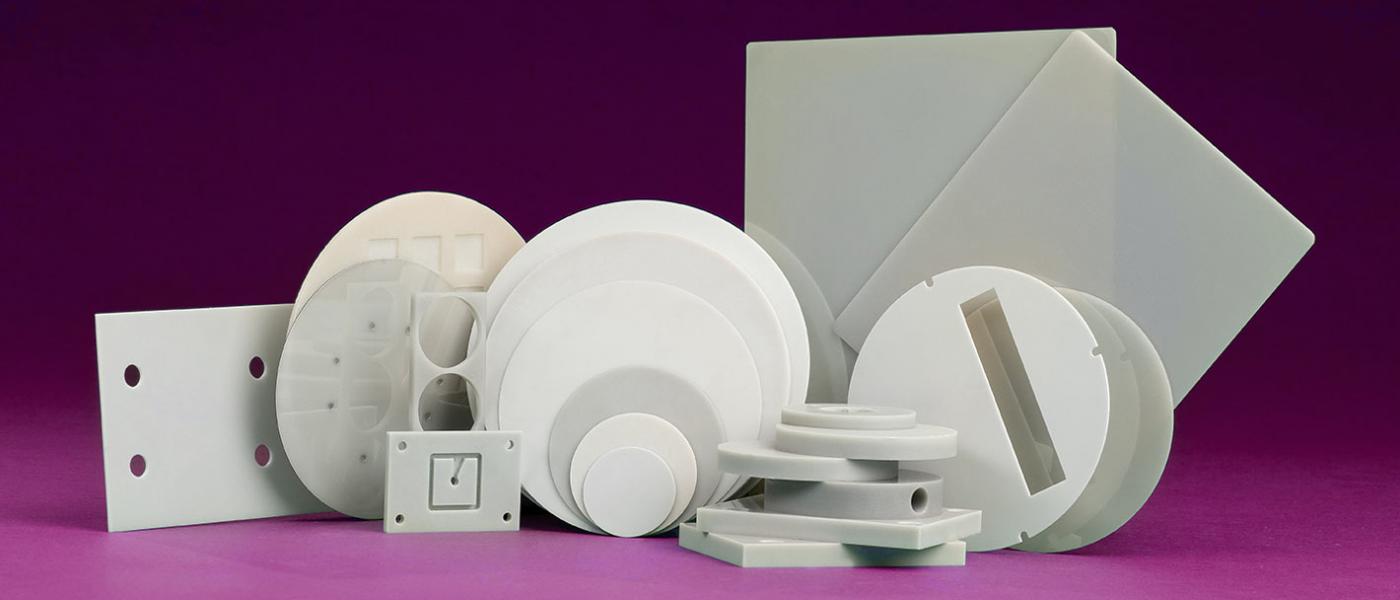

Matière optique

Avec les produits Valley Design Corp., Optics Concept propose des services sur une très large gamme de matières optiques de haute qualité. Notre partenaire traite les matériaux semi-conducteurs, des matériaux optiques et de nombreux métaux. Valley Design propose des rodages de précision, du polissage optique, des services de découpage et services d'usinage CNC pour diverses industries et applications. Grâce à ses 40 ans d'expérience dans le traitement de matériaux, Valley Design a acquis une grande connaissance concernant de nombreux types de matières dures et tendres telles que :

  • Aluminium Nitride (AIN)
  • Silice fondue (Si02)
  • Verre borosilicate
  • Verre optique (B270, D263, Eagle XG, verre Gorilla, verre Supremax, verre Xensation)
  • Ceramics
  • Alumine 96% et ALUMINE 99,6%
  • Silicon Carbide
  • Ferrites Germanium
  • Macor
  • InP
  • ​LiF
  • ​Métaux (Acier inoxydable, Aluminium, Copper, Titnium)
  • Molybdenum
  • ​Polarcor
  • ​Pyrex 7740 et Borofloat
  • ​Polyimide et PEEK
  • Silice fondue et cristaux de quartz
  • Sapphire (R-plane, C-plane, A-plane)
  • Silicium
  • Verre soda lime
  • Steatite
  • ZnS, ZnSe

Il est possible également d'usiner des cales de précision et des entretoises.

Contrôle qualité

Pour vos besoins en métrologie de précision, le fabricant de wafers Valley Design est équipé de nombreux moyens de contrôle pour certifier les produits livrés :

  • Salle blanche classe 1000 pouvant ponctuellement être amenée à classe 100
  • Profilomètre optique WYKO pour le contrôle des surfaces,
  • Interféromètre Fizeau permettant le contrôle à Lambda / 20 des surfaces polies,
  • Interféromètre optique "INDAR" pour le contrôle des wafers fins et subastrats,
  • Spectrophotomètre BECKMAN,
  • MITUTOYO Litematic pour les mesures d'épaisseur avec une résolution de 0.1 micron,
  • Microscope métallurgique (x1000) pour les contrôles de rugosité.

Grâce à ces moyens , il est possible de mesurer la planéité, la rugosité de surface et l'épaisseur pour :

  • des substrats, polis rodés.
  • des plaquettes,
  • des fenêtres,
  • des lames minces,
  • des disques transparents,
  • des métaux,
  • des plastiques,
  • des composants drivers,
  • des céramiques et bien d'autres.

Applications

Avec la distributions des produits du fabricant de wafers Valley Design Corp., Optics Concept peut répondre à un nombre important d'applications :

  • Découpage standard et sur mesure des substrats, des plaquettes, des disques, des fenêtres de tous les matériaux
  • Cales de précision intercalaires sous-supports, rondelles et des bagues. les épaisseurs peuvent être étagées de façon séquentille à < 1 / 4 micron, sur des surfaces rodés ou polis
  • Grandes céamiques jusqu'à 450 mm
  • Wafers norme SEMI jusqu'à 450 mm
  • Filtres en verre standard et filtres colorés, personnalisés à la demande
  • Wafers et mandrins à pression
  • Hublots, des filtres et des étalons
  • Miroirs en aluminium polis traités
  • Prismes et cales
  • Substrats pour les condensateurs et les circuits à film mince
  • Optiques pour souffrance
  • Composants pour les applications microfluidiques
  • Dipositifs photoniques et optiques
  • Les semi-conducteurs utilisés dans les domaines tels que le médical, l'aéronautique et la recherche
