Prismes optiques

Le prisme optique est un instrument optique qui permet de réfracter, réfléchir ou disperser la lumière. La forme classique du prisme optique est triangulaire, mais certains prismes optiques complexes peuvent avoir plus de trois faces. Outil de spectroscopie, le prisme optique permet de séparer les faisceaux lumineux. Utilisé dans des applications de précision, il doit présenter une qualité de verre exceptionnelle : le matériau doit être transparent, homogène et isotrope.

Demande de devis Nous contacter

Présentation

Usinage des prismes optiques

La réalisation des prismes optiques est tout un art, où chaque étape doit être parfaite. La précision suisse s'impose. WZW Optic dispose d'un important parc de machines à commande numérique dédiées à la réalisation de prismes, permettant une mise en œuvre rapide pour prototypes et grandes séries. L'alliance de 50 ans d'expérience et d'une technologie moderne répond à vos besoins en prismes optiques.

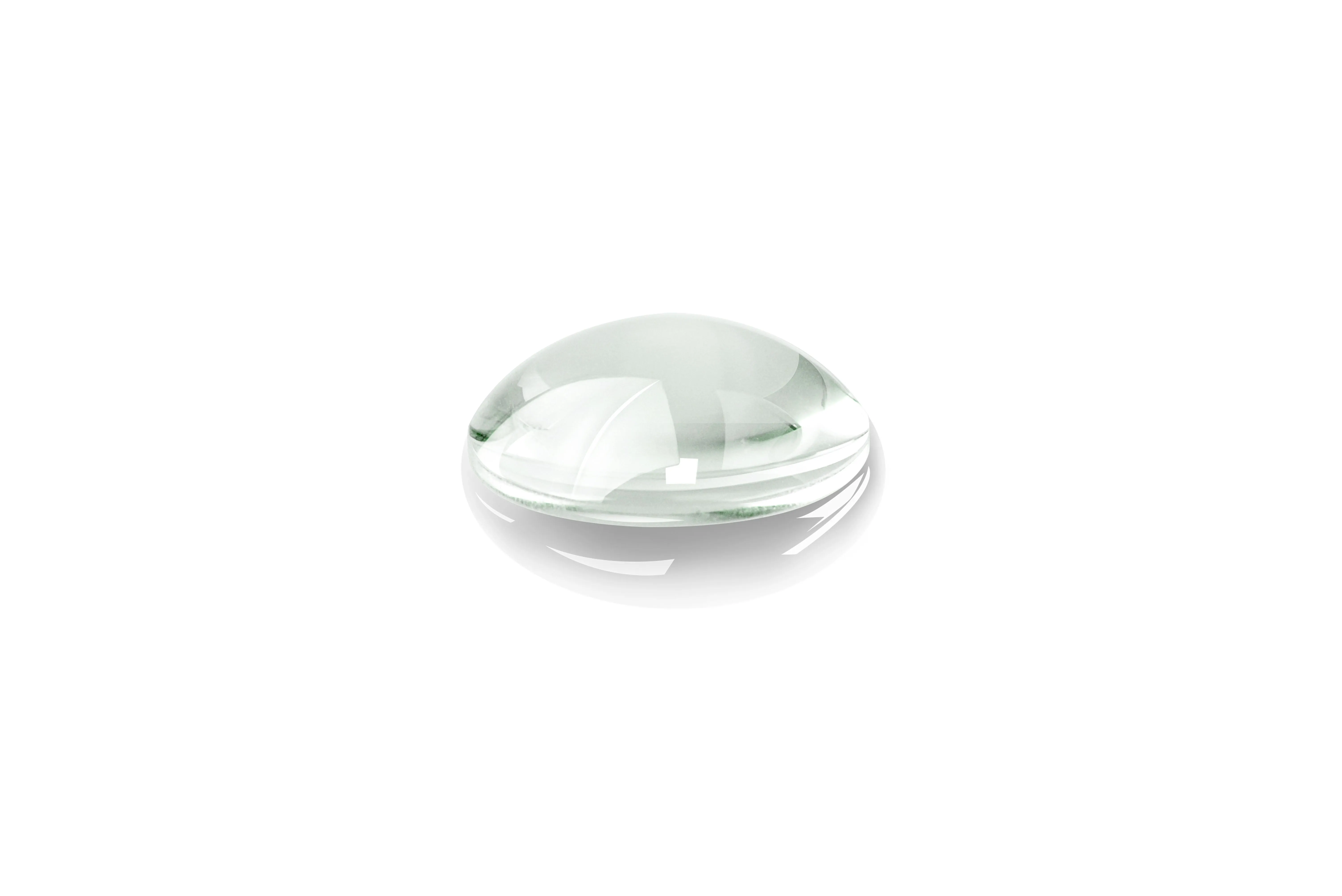

Optics Concept fait confiance à la société suisse WZW Optic pour fournir des prismes optiques à la qualité irréprochable. Le processus d'usinage est similaire à celui d'autres composants en verre optique comme les lentilles optiques : une étape d'ébauchage est effectuée sur le bloc de verre, puis un rodage plus fin avant polissage jusqu'à atteindre la qualité optique désirée. À chaque étape, l'angle est contrôlé à la main. La fabrication est longue, et les prismes les plus complexes à surfaces nombreuses, comme les prismes en toit, allongent la durée d'usinage et multiplient les contrôles optiques nécessaires.

Différents types de prismes optiques

Le prisme optique est caractérisé par la valeur de l'angle d'ouverture de l'arête principale. WZW façonne les différents types de prismes :

Prisme à angle droit 90° : généralement utilisé dans deux configurations, les faisceaux sont réfléchis par réflexion interne totale (R = 100 %), réduisant les pertes par rapport aux miroirs classiques. Les surfaces réfléchissantes doivent rester exemptes de poussière.
Prisme en toit : le toit est responsable de l'inversion de l'image. S'il est endommagé par des copeaux ou rayures, des régions de l'image manquent ou deviennent peu claires. Il doit être protégé de la poussière.
Penta prisme : utilisé comme le prisme à angle droit pour une déviation de 90°, avec un avantage majeur : la déviation reste de 90° même si le prisme n'est pas parfaitement aligné, et il n'y a pas d'inversion d'image car deux réflexions se produisent.
Prisme en forme de colombe : généralement utilisé pour l'inversion d'image ou la rétro-réflexion à 180°. Des versions avec revêtements spéciaux sur les surfaces d'entrée et de sortie sont disponibles.
Prismes équilatéraux : la dispersion spectrale est principalement utilisée dans les oscillateurs femto-secondes, par exemple pour la dispersion des impulsions avant un étage d'amplification. Prismes à arêtes vives, matériaux à haut indice ou géométries spéciales pour usage sous l'angle de Brewster disponibles sur demande.
Réflecteurs à cubes d'angle : ils réfléchissent un faisceau vers sa source même avec un angle d'incidence oblique. L'angle d'acceptation standard est d'environ +/-25°, augmentable par un revêtement miroir de la surface arrière, à protéger par un vernis selon l'application.

Montage optique sur demande

Tous les moyens de contrôle sont disponibles afin de documenter nos livraisons selon vos besoins. Nous pouvons également vous proposer des pièces assemblées, tels que combineurs, séparateurs, mais aussi tout type de montage optique. En complément des réalisations selon les plans du client, WZW Optic propose un large choix de composants optiques sur son catalogue, dont la majorité est tenue en stock.
