Références des objectifs Sunex, comment les comprendre ?

Dimanche 8 août 2021

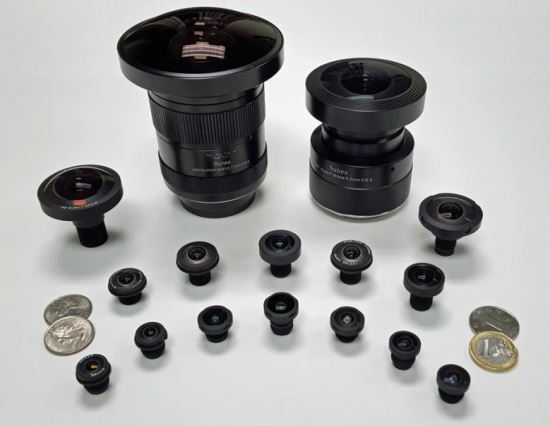

Sunex met à votre disposition plusieurs outils pour vous aider à trouver, selon vos spécificités, l'objectif le mieux adapté à votre application.

Une fois qu'un objectif est identifié sur la base des paramètres primordiaux, il peut ensuite y avoir de nombreuses options ou variantes de la référence identifiée. Il est donc utile de savoir comment interpréter les références des objectifs Sunex, car elles donnent un aperçu des performances de l'objectif ou de l'utilisation prévue. Nous allons vous expliquer dans cet article comment les références Sunex sont structurées et ce que les différentes variations indiquent, afin de vous aider à affiner votre choix d'objectif, d'options et de configuration.

Les références des objectifs Sunex se décomposent de la manière suivante :
DSLXXX [lettre de version]-[coupure du filtre]-F/#-[options, le cas échéant]

Nous allons utiliser la référence de l’objectif DSL947A-700-F1.6 comme modèle d’explication :

- DSLXXX[lettre de version]- [coupure du filtre]-F/#, avec comme exemple DSL947A-700-F1.6 :

Nous commencerons par la mention DSLXXX comme indiqué ci-dessus. Cette partie de la nomenclature fait référence à l'assemblage de l'objectif et à la conception optique elle-même. Toutes les références ayant le même "DSLXXX" auront la même structure optique et donc les mêmes paramètres de premier ordre. En utilisant notre exemple comme référence, toutes les lentilles commençant par DSL947 partagent la même conception optique. C'est ce qu'on appelle la lentille de base PN. Tous les autres identificateurs alphanumériques après DSLXXX sont des variantes de cette même conception optique.

- DSLXXX[lettre de version]- [coupure du filtre]-F/#, avec comme exemple DSL947A-700-F1.6 :

La lettre qui suit le DSLXXX indique une "variation" mécanique de l'assemblage de l’objectif, et représente une modification indépendante de la conception optique de l’objectif. En général, cette modification indique une différence mécanique mineure. Par exemple, la DSL947A-700-F1.6 a un barillet à filetage M8x0.5, alors que la DSL947B-700-F1.6 a un barillet à filetage M12 x0.5. La différence entre les versions de lettres dans ce cas est due au filetage du canon. Veuillez noter qu’une même lettre ne désigne pas la même modification (par exemple, tous les PN "A" ne sont pas filetés M8x0,5), et la différence doit être notée en évaluant le plan. Il est également important de noter que ces différentes "lettres" ne sont pas des RÉVISIONS. Une révision, comme dans "rev B", est une modification technique d’après une référence déjà existante et qui rend la révision précédente obsolète.

Les différences éventuelles peuvent être déduites de la description et/ou du dessin. Voici quelques exemples  de modifications mécaniques possibles :

- DSLXXX[lettre de version]- [coupure du filtre]-F/#, avec comme exemple DSL947A-700-F1.6 :

La coupure du filtre indique si l’objectif comprend un filtre de coupure IR et à quelle longueur d'onde. Le filtre peut être appliqué sur un des éléments de l’objectif, ou peut être inclus comme un élément supplémentaire en verre traité (si besoin, nous pouvons vous communiquer l’emplacement du filtre). Vous trouverez des exemples de certains de nos filtres en ligne.

Voici quelques désignations de filtres possibles :

Nous pouvons également proposer des filtres sur mesures.

- DSLXXX[lettre de version]- [coupure du filtre]-F/#, avec comme exemple DSL947A-700-F1.6 :

La dernière mention des références classiques, correspond à l’ouverture (F/#).

Par définition, l’ouverture (F/#) d’un système optique est le rapport entre la distance focale effective et le diamètre de la pupille d'entrée. Un F/# bas indique une ouverture plus grande, et un F/# haut indique une ouverture plus petite (F/1,6 a une ouverture beaucoup plus grande et laisse entrer plus de lumière que F/8). Toutes les conceptions optiques sont conçues pour un F/# particulier en fonction de l'application initialement prévue de l'objectif. Les objectifs peuvent être modifiés pour augmenter l’ouverture relativement facilement ; vous pouvez remarquer que Sunex propose des références d’objectifs de conception similaire mais avec des ouvertures différentes. Cependant, il est beaucoup plus difficile et parfois impossible de diminuer le F/# au-delà du F/# nominal.

- DSLXXX[lettre de version]- [coupure du filtre]-F/#-[Options], avec comme exemple DSL947A-700-F1.6-HP3 :

Enfin, il y a une dernière façon de référencer les objectifs. L’ajout de caractères alphanumériques supplémentaires représente généralement une option de personnalisation qui ne fait pas partie de notre offre standard. Il existe plusieurs possibilités de personnalisation, mais les plus courantes sont les traitements hydrophobes (HP3), la traçabilité ou des options d’emballages personnalisés, pour n'en citer que quelques-uns.

Les nombreuses références d’objectifs déjà en ligne sont considérées comme "standard", mais comme on peut le voir dans tout le catalogue, de nombreuses modifications peuvent être apportées à un ensemble d'objectifs, comme par exemple en modifiant la mécanique du barillet, en changeant le filtre ou F/#. Les six premiers caractères alphanumériques (DSLXXX) indiquent le changement des paramètres optiques de premier ordre représentant un nouvel ensemble optique et donc une nouvelle référence.

Pour plus d'informations sur les différents objectifs proposés ainsi que les possibilités de modification, n'hésitez pas à contacter nos spécialistes au 01 30 64 05 62, par mail à info@optics-concept.fr ou sur notre boutique en ligne.
